12.1 移动端表单管理

12.1.1登录ES服务器微应用

1) 浏览器中输入要登录的Excel2017服务器中的iESWeb2地址如:
http://127.0.0.1/iESWeb2, 如果不是在服务器本机上操作,需将 127.0.0.1 改成实际的机器ip或本网站域名。

初次使用时打开页面后点击【开始使用】

图 12 ‑1

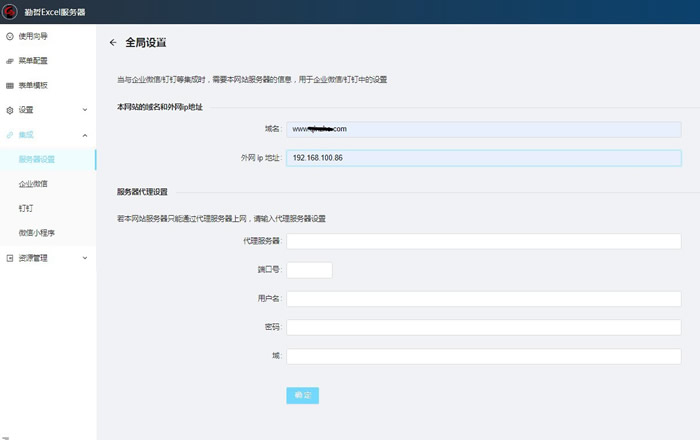

2) 设置如下初始信息:

图 12 ‑2

本网站的外网域名或者IP地址:
输入本网站域名或外网固定IP。
服务器IP: 安装了Excel服务器服务的机器Ip 如果都安装在同一台机器上,可以填写 127.0.0.1
应用系统:默认使用的应用

3) 点击【设置】,显示下图:

图 12 ‑3

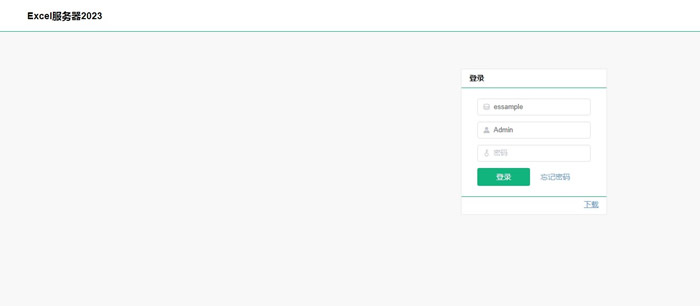

4) 点击【点击这里登录】打开如下页面:
以后再次登录时,输入网址后直接显示如下页面:在应用处输入需要新建移动端表单的应用系统名称、用户名称和密码。


图 12 ‑4

12.1.2 新建模块-模板

  1. 点击上图【登录到Excel服务器】按钮。

图 12 ‑5

  1. 点击【移动端表单管理】菜单。

图 12 ‑6

  1. 点击【新建模块】。输入应用模块编号、名称、选择类别为【模板】,可修改图标图片。

图 12 ‑7

  1. 点击“关联对象”文本框,在弹出窗口中勾选【订单】。

图 12 ‑8

  1. 点击【确定】,返回上层页面。

图 12 ‑9

  1. 点击【保存】,打开了“布局信息-订单“页面。

图 12 ‑10

模板分别需要设置以下三种场景的布局(显示哪些字段数据以及如何显示):
A. 清单:设置表单列表显示内容。
√点击图12-10中应用场景“清单”的【设计】按钮,打开清单设计页面。

图 12 ‑11

√点击左侧设计元素:“普通”,依下图所示进行设置后保存,则在订单的表单列表中显示订单号。

图 12 ‑12

说明:
1)设计元素中的“普通”和“图片”若显示固定内容,则需设置字段属性中“固定值”选项卡。
2)列表中显示图片字段则通过点击设计元素中的“图片”进行设置;
3)表单的列表清单显示电话信息且可直接拨打则需点击设计元素中的“电话”进行设置;
B. 查看:查看表单时显示的数据需在查看场景中进行设置。
√点击图12-10中应用场景“查看”【设计】按钮。
将左侧数据表中需要显示的字段通过右上角“+”按钮添加或直接拖至中间显示区。区域和字段的参数需在属性设置中设置。

图 12 ‑13

√当设计有明细表数据显示,需设置明细表的样式:
明细表样式选择“明细表展开显示”可设置明细是否是自动展开。
明细表样式选择为“明细表单页填报展示”或“明细表列表显示”时需设置明细索引。
方法如下:选中图12-13中明细数据区域:“新区域-2”,点击“明细索引”的【设置】按钮。打开下图
首先选择“普通”设计元素后选中【自定义】选项卡
然后点击浏览按钮如图所示选择一个或多个明细字段后确定

图 12 ‑14

注意:

1.此页面设置类似图清单设计页面,只是“普通”和“图片”设计元素的属性中无【固定值】选项卡。

2. 同一个明细表索引不可能同时存在【表格】和【普通】、【图片】、【电话】形式。

3. 一个明细表只可以添加一个表格索引。 √点击【保存】返回“表单设计-订单”页面。
√点击【保存】,点击【确定】完成“查看”应用场景的设计。
C. 填报:表单需要填报的字段,需在“填报”场景中先进行布局设计。
“填报”布局设置方法同“查看”布局设置,可参考“B”步骤中内容。
若填报布局与查看布局相同,可通过布局信息-XX页面中的【复制于查看】和【复制于填报】来快速进行布局设置。

图 12 ‑15

D. 订单表单含有工作流,若任务中的可填报字段布局与“填报”场景中布局不同,则需设置工作流布局。操作步骤如下:
√点击上图12-15“布局信息-订单”页面中【返回】右侧的“+”。
√弹出下图,依图所示:勾选需要设置的工作流节点后点击【确定】。

图 12 ‑16

√返回“布局信息-订单”页面,增加了工作流布局设置内容。(工作流布局的设计方法可参考“查看”和“填报”应用场景的布局设计)

图 12 ‑17

说明:表单中工作流布局的设计优先于“填报”场景的布局设计。

  1. 至此完成了含有工作流的模板-订单表的移动端表单设置。

12.1.3新建模块-自定义查询

若想查看自定义查询的表单,我们需要建立查询对应的模块。操作步骤如下:

  1. 参考12.1.2中的前三步。
  2. “移动端应用模块”页面中输入下图内容(【类别】选择【自定义查询】下拉)。

图 12 ‑18

  1. 点击【关联对象】文本框,勾选关联对象。

图 12 ‑19

  1. 【确定】后返回“移动端应用模块”页面。

图 12 ‑20

  1. 点击【保存】,打开“布局信息-我的订单”页面。

图 12 ‑21

  1. 点击应用场景“清单”的【设计】按钮,参考12.1.2章节中的清单设置方法,按下图所示进行设置:

图 12 ‑22

  1. 点击【保存】点击【确定】,返回布局信息页面。
  2. 图 12 ‑23

  3. 点击应用场景“查看”的【设计】按钮。
  4. 样式选择【选项卡】,点击数据表字段右上角的“+”下的【本页新建区域】。
  5. 图 12 ‑24

  6. 弹出如下窗口。
  7. 图 12 ‑25

  8. 点击【确定】。
  9. 图 12 ‑26

  10. 点击【保存】点击【确定】完成了自定义查询模块的新建。
  11. 图 12 ‑27

    说明:自定义查询无“填报”应用场景布局设计。

  12. 这时我们可通过手机查看到“我的订单”的自定义查询数据。

图 12 ‑28

说明:手机APP端与微信、钉钉等使用的是相同的移动端表单设置。
