29.1 管理CAD文档

29.1.1 设置CAD软件的首选版本

本产品支持三种CAD软件:AutoCAD、SolidWorks和Pro/E,各自都有多个不同的版本,比如AutoCAD有 2004、2006、2008、2010等,Pro/E有2.0、3.0、4.0、5.0等,用户经常会在同一台机器上装同种软件的多种版本,比如同时装 AutoCAD 2008和AutoCAD2010,就像我们经常同时装Excel2003和Excel2007一样。这样就会带来一个问题:当要打开一个文档库中的AutoCAD文档时,系统必须决定要去启动AutoCAD 2008还是AutoCAD 2010,如果不做任何指定,系统会默认启动较高的版本 。用户也可以自行设定用某个版本为打开时所用的版本,这就是“设置CAD软件首选版本”功能所要做的事情。

  1. 登录系统,进入“文档管理”栏目。
  2. 点击工具栏上的菜单【选项】 - 【设置 CAD 软件版本】,弹出如下的窗口。

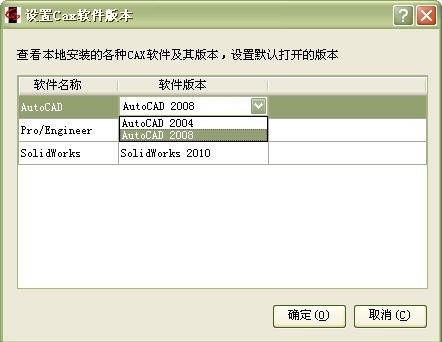

http://localhost/cshelp/images/CAX-setVersion-01.jpg

图 29‑1

  1. 列表中,显示本机上已安装的 CAD 软件名称,内容可能为 AutoCAD 、 Pro/Engineer 、 SolidWorks 三者之一,本机上安装了哪一种,就会显示哪一种,目前最多显示三行。
  2. 鼠标 双击每 一行的“软件版本”列,会出现下拉列表,其选项为该行 CAD 软件在本机上安装的各种版本。
  3. 选择每种软件的首选打开版本,最后点击【确定】,完成设置。

29.1.2 启动CAD软件

从Excel服务器2017的CAD版(CAD服务器2017)的客户端操作界面中,可以直接启动所支持的CAD软件。

通过选项子菜单,启动CAD软件

  1. 登录系统,进入“文档管理”栏目。

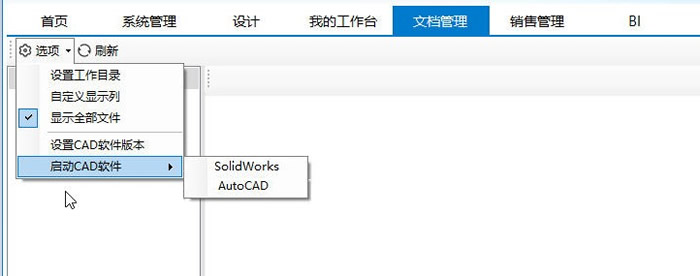

  2. 点击工具栏上的【选项】 - 【启动 CAD 软件】,从其子菜单中选择想要启动的 CAD 软件,点击,相应的 CAD 软件被启动。

图 29‑2

  1. 注意 CAD 软件启动之后,在 CAD 软件的主菜单中,自动嵌入了一个菜单项【 CAD 服务器】,其各子菜单项为 Excel 服务器 CAD 版所提供的功能。

图 29‑3

  1. 此后,用户可以正常地在 CAD 软件中进行各种操作。若想针对当前文档进行 Excel 服务器 CAD 版所提供的特性操作,选择【 CAD 服务器】下的相关子菜单,例如,选择【 CAD 服务器】 - 【提交】,可将当前文档提交到文档库,被更多的人共享,并对其实施版本控制。

通过打开CAD类型的文档,启动CAD软件

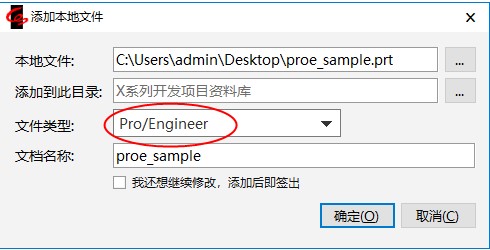

在将文档添加到文档库的过程中,需要指定文档类型,如下图所示。

图 29‑4

如果某个文档的类型是某类CAD文档,则在文档库管理主窗口上打开此文档时,会自动启动与其文档类型对应的CAD软件,同样,在CAD软件中,也会增添【CAD服务器】嵌入菜单。

29.1.3 将CAD软件提交到文档库

提交CAD文档指,在CAD软件的操作环境中,把当前正在编辑的CAD文档提交到Excel服务器2017的CAD版(CAD服务器2017)的文档库中。提交可能指两种情况之一:1)当前文档原本不在文档库中,通过提交操作会把其添加到文档库中。2)当前文档是一个从文档库中签出的文档,通过提交操作,将此文档的最新版本签入。

在第26章,我们学习过“向文档库中添加文档”,“提交CAD文档”和“向文档库中添加文档”的区别是:

  • 提交操作是在 CAD 软件的操作环境中,通过嵌入到 CAD 软件的菜单项来完成;而向文档库添加文档,是在 Excel 服务器的文档管理栏目中完成。
  • 提交 CAD 文档 时 ,可以选择同时填报表单。因为提交操作是针对 CAD 软件中的当前文档进行,选择同时填报表单,可以将当前文档中的参数信息提取到表单上,随文档一起提交。

提交文档

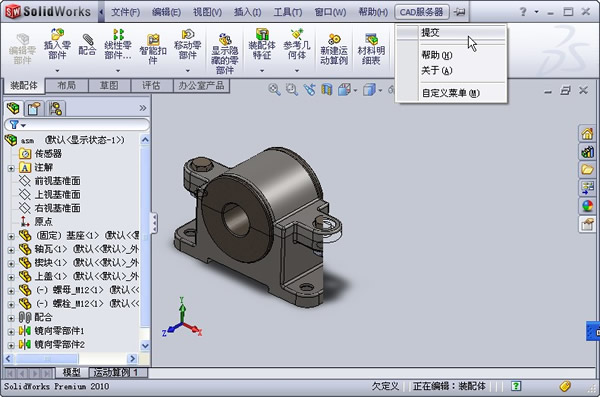

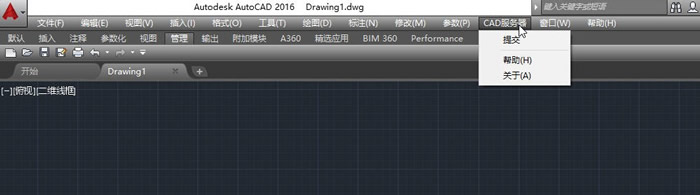

  1. 在 CAD 软件的操作环境中,选择菜单【 CAD 服务器】 - 【提交】。

图 29‑5

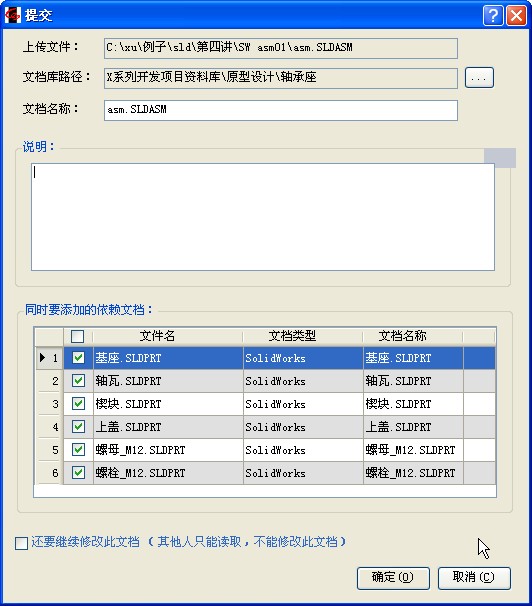

  1. 弹出如下的提交窗口。

图 29‑6

  1. “上传文件”那里显示当前文档的实际物理文件名。

如果当前文档不在文档库中,需要点击“文档库路径”右侧的【...】,选择要把文档库添加到哪个文档库目录下;如果当前文档原本就是从文档库中签出的文档,则“文档库路径”那里会显示其在文档库中的目录,且不可更改。

  1. “文档名称”由用户根据需要输入,默认是文档的文件名,可以改成用户更易理解的表达。“说明”那里也由用户根据需要输入。
  2. 某些情况下,窗口上可能会出现“填报以下表单”复选框,以及其下的模板名称下拉列表。如果要在提交文档的同时填报表单,选择要填报的模板名称。
  3. 在窗口的下半部分,有一个“同时要添加的依赖文档”列表。所谓“依赖文档”,指当前文档所依赖的文档,假如文档 A 依赖文档 B ,则如果文档库 B 不存在,打开文档 A 会都是内容。什么情况下几个文档之间存在依赖关系,是由各个 CAD 软件自身的特性 点决定 的,一般而言, Pro/E 的装配图,或 Solidworks 的装配图,因为由若干零件组成,所以,零件图就是装配图的依赖文档。当前的打开的 CAD 文档有没有、有哪些依赖文档,是由 CAD 软件自己识别的,用户不需要自行指定;当前文档的直接依赖文档,会列举在列表中,用户可勾选要把其中的哪些依赖文档一起提交到文档库。
  4. 窗口的最下方,有一个复选框“还要继续修改此文档(其他人只能读取,不能修改)”,若勾选此项,则提交后,文档保持签出状态,用户可以继续修改。
  5. 点击【确定】,将当前文档及其被勾选的依赖文档提交到文档库。如果这些文档原本就是从文档库中签出的文档,提交后,它们的版本号增 1 。如果勾选了“填报以下表单”,则还会弹出相应模板的填报窗口,填报后保存的表单,将成为此文档的“相关表单”。
