29.2 提交CAD文档,同时填报表单

CAD文档中包含的是图形信息,为了管理的方便,可以在把CAD文档提交到文档库的同时,填报一份配对的表单,用以描述CAD文档的内容及其中包含的关键设计参数,以方便不使用CAD软件的其他部门或岗位的用户。

设计CAD表单

表单都是基于模板的,设计和CAD文档配对的表单模板,与设计普通的模板没有两样,同样需要画表样、定义数据项和数据表、定义表间公式等,不同的是:1)在模板的属性中,需要特别指定,这个模板“是CAD表单”,它可以在指定种类的CAD文档提交的时刻,同步填报;2)在模板上,可以定义特别类型的表间公式“CAD Reader”,它可以从配对的CAD文档中提取信息,自动填充到表单上。

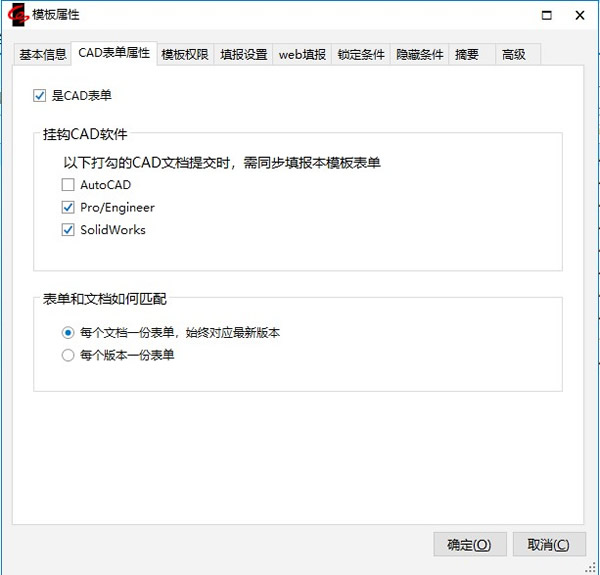

如下图所示,在模板属性窗口上,多出来一个“CAD表单属性”选项卡,勾选“是CAD表单”,并勾选可以挂钩的CAD软件种类,则凡是从这些CAD软件中提交文档的时候,用户就可以选择同时填报一份此模板的表单,该表单和所提交的文档之间,自动建立关联关系。(关于提交文档,参见29.1.3节,关于表单和文档的关联关系,参见26.3.5节)

图 29‑7

关于CAD Reader,在下节详述。

提交文档的同时填报表单

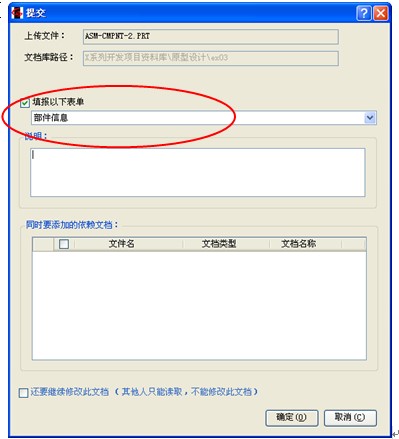

当提交CAD文档的时候,如果我们事先指定了某些模板是与本类CAD软件挂钩的CAD表单,则在文档提交窗口上,会出现“提交以下表单”的下拉列表,用户可以从中选择想要同步填报的模板名称,点击【确定】,则自动打开指定的表单以供填报。该表单将和所提交的文档自动建立相关关系。

图 29‑8
