29.3 提取CAD文档中的信息

我们可以在模板上定义一类称为“CAD Reader”的特殊的表间公式,它能够从当前打开的CAD文档中提取信息,自动填充到表单上。从而使得表单的内容始终和CAD文件中的内容保持一致。

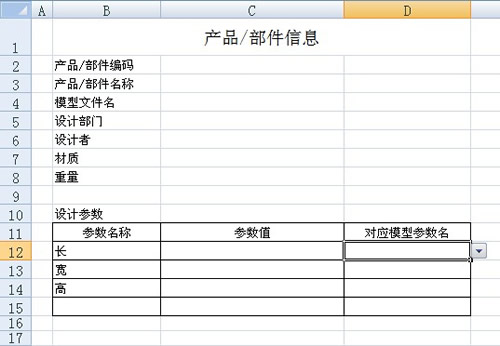

例如,针对每个零部件,我们在系统中都需要填一张“部件信息”表单,在其中要说明零件中的一些关键参数。

图 29‑9

一个产品/部件,有其相应的设计文件----某种CAD软件的文档,在这个CAD文档中,实际上已经包含了这个产品/部件的相关信息,比如这个“产品/部件信息”单中的 “设计者”、“材质”、“重量”等,可能就是设计文件中的属性或参数,“长”、“宽”、“高”等,可能就是设计文件中的某些尺寸。

我们把一份CAD文档视作一个小数据库,文档中包含的信息,视作是这个数据库中的数据,每一类信息,就是这个数据库中的一个表,我们称之为“图元表”;例如,Pro/E中有特征的概念,则一个Pro/E文档中,就有一个名为“特征”的图元表,每个具体的特征,是特征表中的一条记录。这样一来,我们就可以像定义普通的表间公式一样去定义一个CAD Reader,只不过,CAD Reader的数据源不再是我们所定义的模板上的数据表,而是CAD 文档中的图元表。

29.3.1 定义 CAD Reader

本节以一个具体的例子,说明 CAD Reader 的定义和使用方法。

用参数化设计的思路设计模型

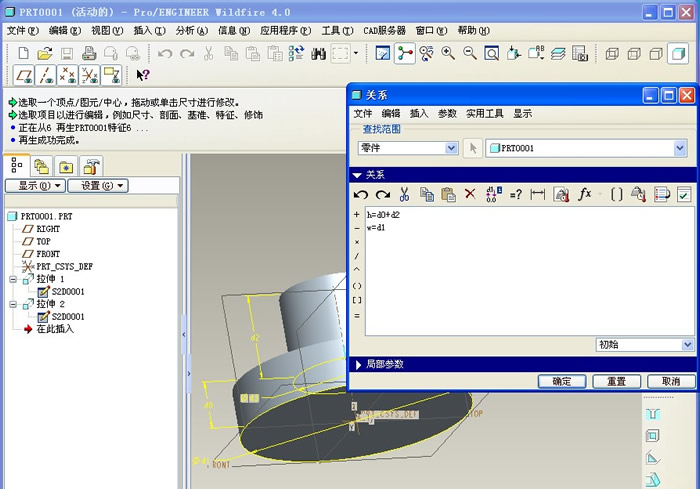

假设有如下图所示的一个Pro/E零件,其包含两个拉伸特征,拉伸长度分别是d0和d2,拉伸1的草图是一个圆,直径是d1。我们在这个模型中定义了两个实数型的参数h和w,并定义两个关系式:h=d0+d2,w=d1

图 29‑10

“部件信息”模板

定义一个“部件信息”模板,表样如图29-9 所示,定义两个数据表“部件信息表”和“部件设计参数”

表名

部件信息表

所在工作表

sheet1

样式

主表

主键

区域

字段名

数据类型

必填

填写规范

其它

*

C2

编码

文字 (20 字以内 )

*







C3

名称

名称或地址

*







C5

设计部门

文字 (100 字以内 )









C6

设计者

文字 (20 字以内 )









C7

材质

文字 (100 字以内 )









C8

重量

小数









C4

模型文件名

文字 (100 字以内 )







表名

部件设计参数

所在工作表

sheet1

样式

按行

主键

区域

字段名

数据类型

必填

填写规范

其它

*

B12:B14

参数名称

文字 (100 字以内 )

*







C12:C14

参数值

小数









D12:D14

对应模型参数名

文字 (100 字以内 )







定义CAD Reader

下面我们在如图 29-9 所示的“部件信息”模板上定义一个CAD Reader,把一个Pro/E模型中定义的所有参数提取出来,在“设计参数”明细表的“对应模型参数名”那里构造下拉列表。

  1. 打开模板“部件信息”
  2. 点击“ Excel 服务器”功能区按钮【表间公式】,弹出“表间公式”窗口。

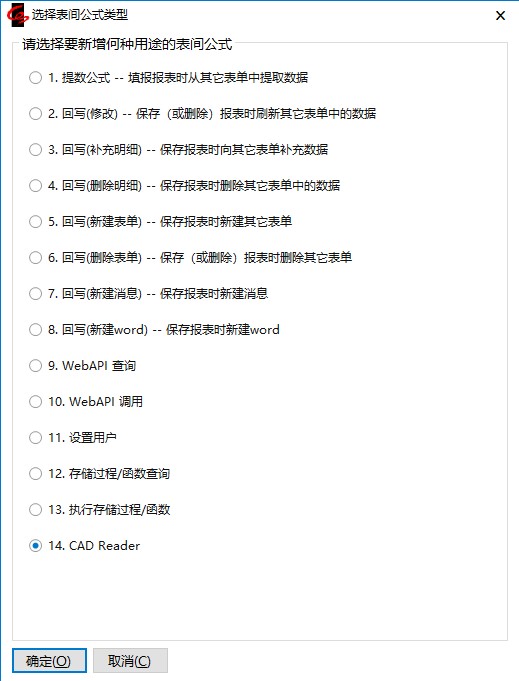

  3. 点击【新建】,弹出“选择表间公式类型”窗口,选择最后一项“ CAD Reader ”,点击【确定】。

图 29‑11

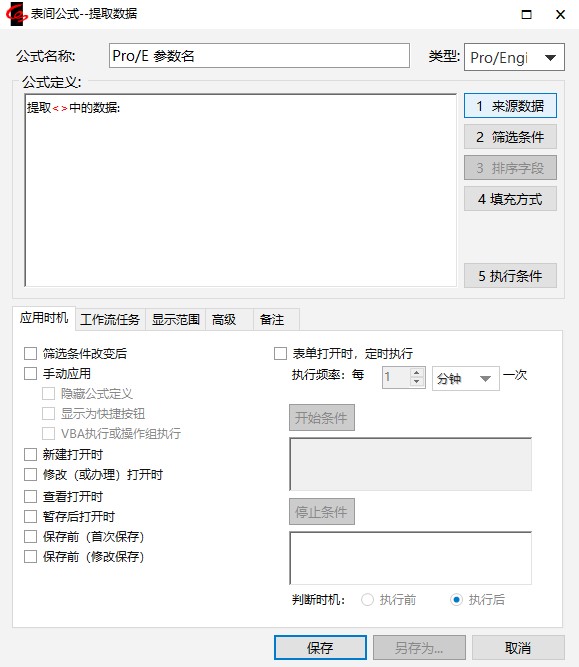

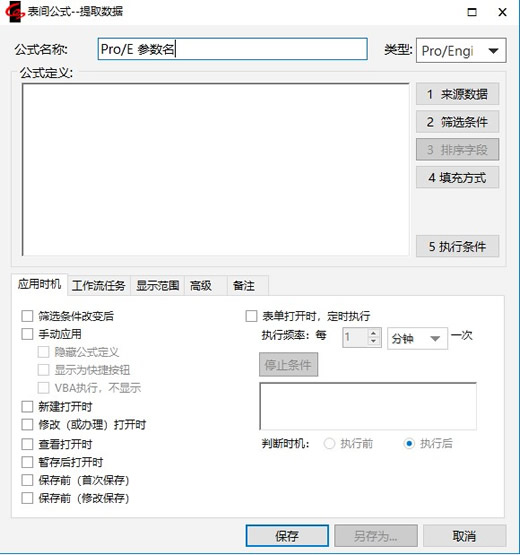

  1. 弹出“表间公式 — 提取数据”窗口,这个窗口和定义普通 的提数公式 的窗口几乎是一样的,只有一点小区别:在“公式名称”旁边多出来一个“类型”下拉列表,里面是 Excel 服务器 2017 CAD 版( CAD 服务器2017)所支持的三种 CAD 软件的名称;我们这里要定义一个从 Pro/E 文档中提取数据的公式,所以类型选择“ Pro/Engineer ”;

图 29‑12

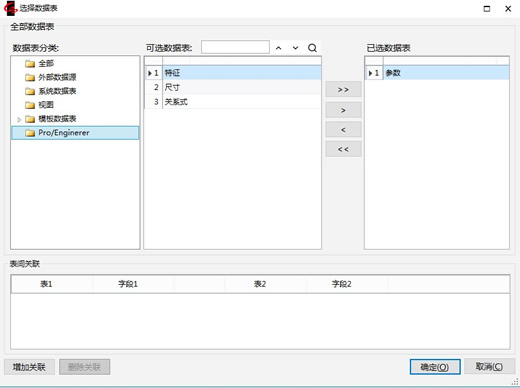

  1. 输入“公式名称”,点击【来源数据】按钮,弹出“选择数据表”窗口。在这个窗口上,“数据表分类”书中增加了一个节点“ Pro/Engineer ”;点击此节点,在“可选数据表”中列出了我们可访问的四个 Pro/E 中的图元表:特征、尺寸、参数、关系式;本例中,我们要提取 Pro/E 中的参数,所以双击“参数”,将其加入到“已选数据表”中。

图 29‑13

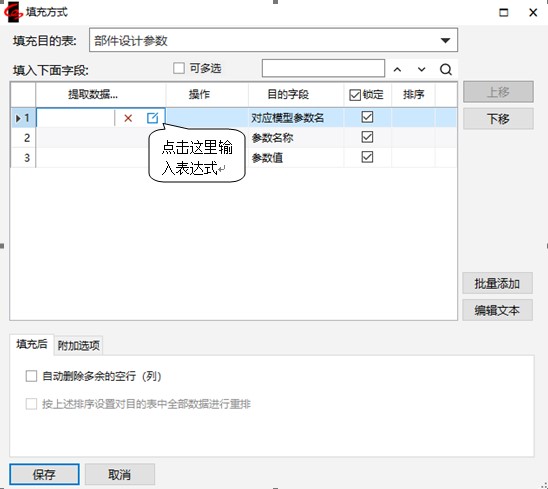

  1. 点击【确定】,回到“表间公式 — 提取数据”窗口,点击【填充方式】,弹出“填充方式”窗口,选择填充目的表为“部件信息”模板上的明细表“部件设计参数”。

图 29‑14

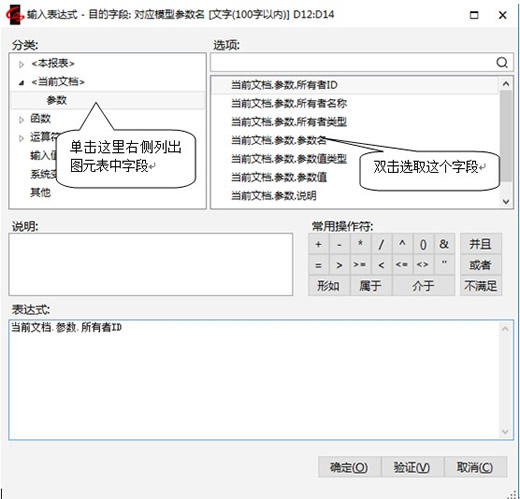

  1. 在“对应模型参数名”的“提取数据 … ”列上双击,弹出“输入表达式”窗口,注意看在“分类”那里多了一项“ < 当前文档 > ”,下面列出的是我们在选择数据源那一步所选择的 Pro/E 图元表表名 ---- 参数。输入表达式为“当前文档 . 参数 . 参数名”。

图 29‑15

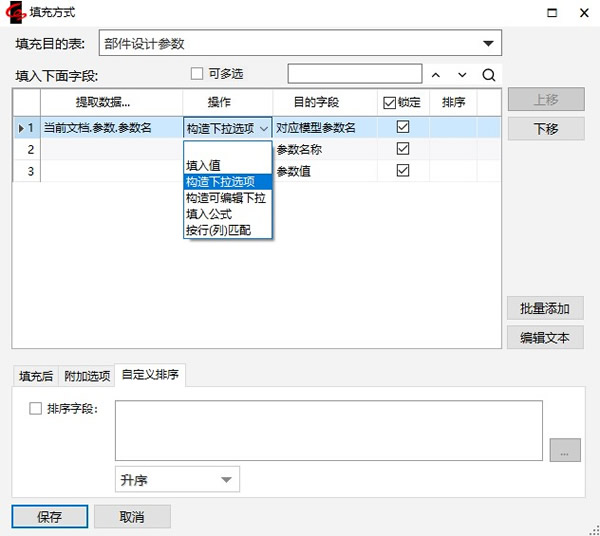

  1. 点击【确定】回到“填充方式”窗口。选择操作为“构造下拉选项”。点击【保存】返回到“表间公式 — 提数数据”窗口。

图 29‑16

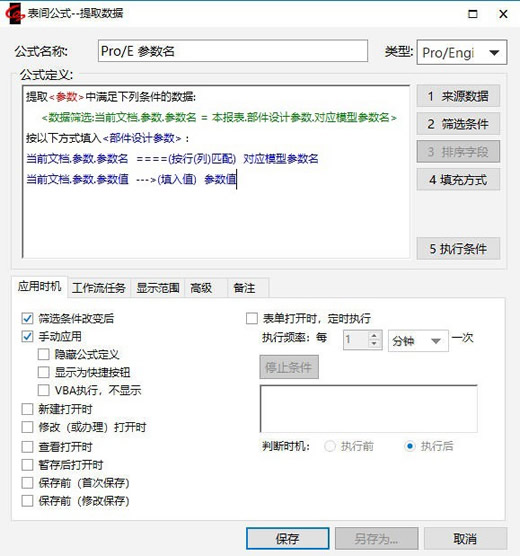

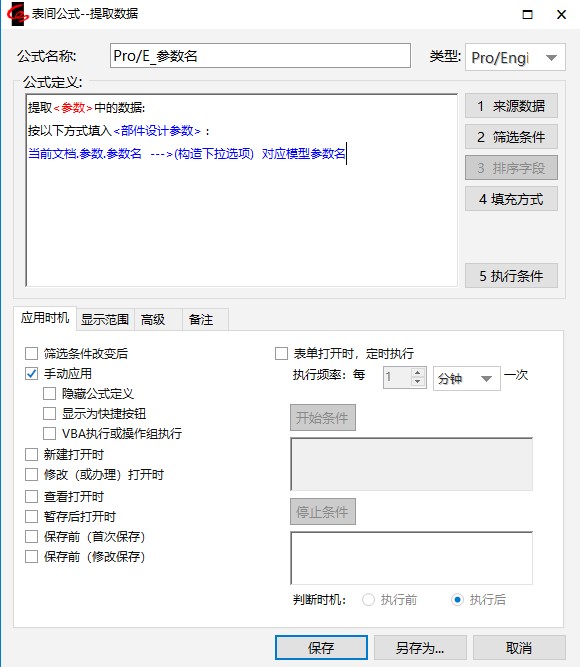

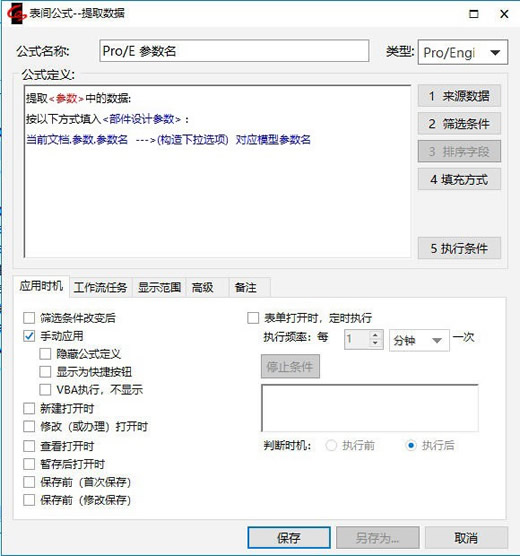

  1. 定义完整的 CAD Reader 如下图,点击【保存】。

图 29‑17

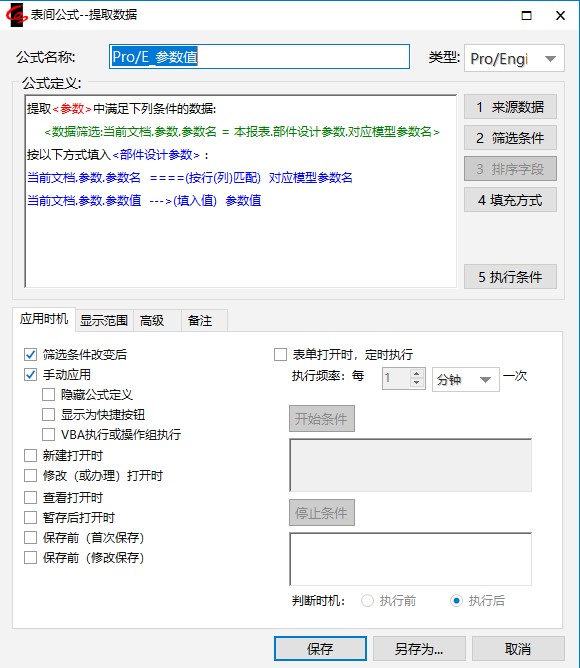

用同样方法,定义另一个CAD Reader,如下图所示:

图 29‑18

29.3.2 应用CAD Reader

前文说到,CAD Reader 能够把“当前打开的”CAD文档中的信息,提取到“当前填报的”表单上,也就是说,CAD Reader 的应用,要求表单和CAD 文档同时处在打开的状态。

在两种情况下,可以做到表单和CAD文档同时打开,一是提交CAD 文档的时候,同时填报表单;二是单独填报表单的时候打开表单的相关文档。下面分别按这两种情况,介绍CAD Reader 的应用。

提交文档的同时填报表单,并应用CAD Reader

  1. 按 29.2 节所述方法,设置模板“部件信息”的属性,勾选“是 CAD 表单”,并选择与 Pro/E 挂钩。

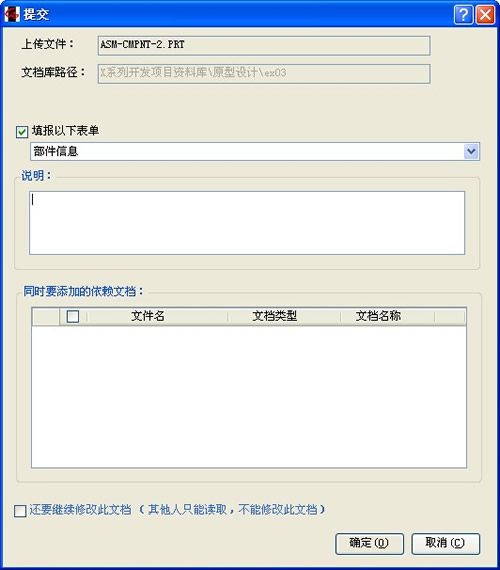

  2. 签出并打开文档库中的 Pro/E 文档,提交,在提交窗口上,勾选“填报以下表单”,选择“部件信息”。

图 29 ‑19

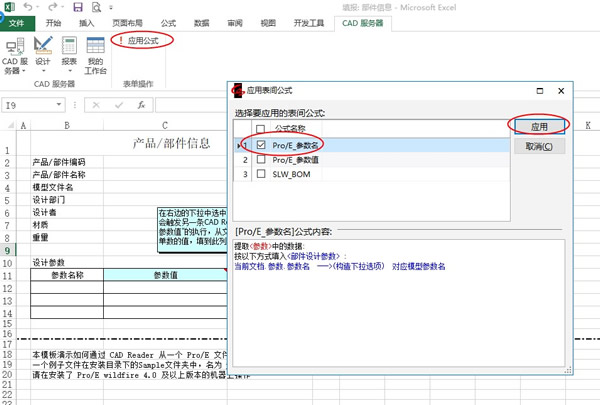

  1. 点击【确定】,则自动打开 Excel ,出现“部件信息”的填报界面。点击“ Excel 服务器”功能区中的按钮【应用公式】,弹出“应用公式”窗口,勾选“ Pro/E_ 参数名”,点击【应用】按钮。

图 29‑20

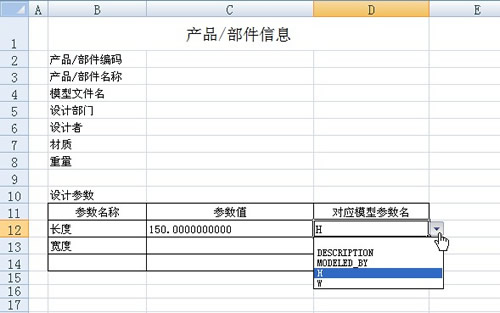

  1. 应用了公式之后,在明细表的“对应模型参数”那里,会出现下拉列表,列表中的内容,就是 Pro/E 文档中的参数。选择某个参数后,在该行的“参数值”那里,会自动出现该参数的值,这是因为我们还有第二个 CAD Reader “ Pro/E_ 参数值”,它带有筛选条件,其中用到了“本报表 . 部件设计参数 . 对应模型参数名”,而且是 “筛选 条件条件 改变后自动执行”的,所以只要 选择了对应模型参数,就会自动执行它,从 Pro/E 文档中提取出所选参数的值,填充到表单上。

图 29‑21

  1. 保存表单,文档也被同时提交,表单中的数据和文档中包含的信息完全一致。

填报表单的同时打开相关的CAD文档,并应用CAD Reader

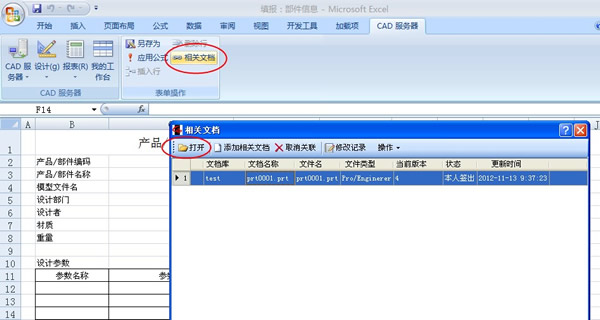

在26.3节,我们讲过可以设置文档库中的文档与表单的相关关系,当填报表单的时候,可以通过点击“Excel服务器”功能区按钮【相关文档】,弹出“相关文档”窗口,选择相关文档并打开,而后,即可以应用 CAD Reader,从已打开的相关文档中提取数据,填充到表单上。

图 29‑22
